Druckfeder D-419 Federstahl Ø 10 x 125 x 1015 mm

Staffelpreise - Druckfeder D-419

Bestellmenge	Einzelpreis [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	32,9218 EUR
175	32,3473 EUR
250	32,2411 EUR
350	32,0835 EUR

Druckfeder Kaufen

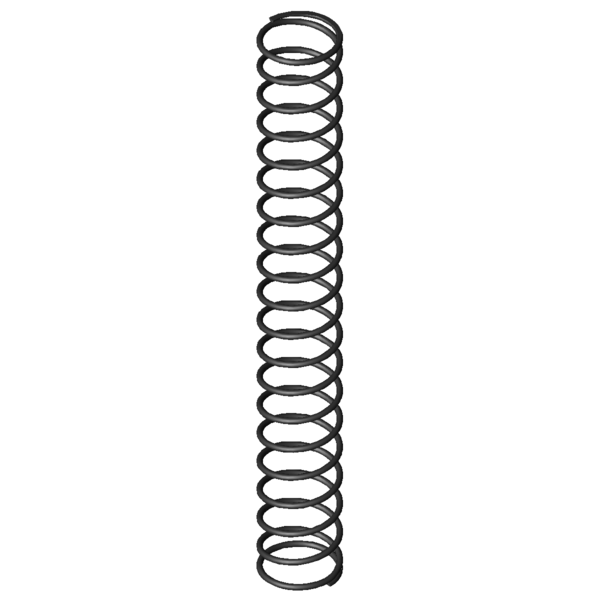

Produktbild Druckfeder D-419

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-419

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	125	mm	Mittlerer Windungsdurchmesser
De	135	mm	Äußerer Windungsdurchmesser
Dd	112	mm	Dorndurchmesser
Dh	140	mm	Hülsendurchmesser
L0	1015	mm	Ungespannte Länge der Feder
Lk	823,53	mm	Knicklänge
Fn	2109,352	N	Höchstkraft der Feder
Ln	266,86	mm	Kleinste Länge der Feder
sn	748,14	mm	Größter Federweg bei statischer Belastung
Fndyn	2003,226	N	Dynamische Höchstkraft
Lndyn	304,5	mm	Kleinste Länge dynamische Belastung
shdyn	278,76	mm	Größter Federweg dynamische Belastung
S	54,324	mm	Steigung der Feder
n	18,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	2,819	N/mm	Federrate
Gewicht	4997,8598	g	Gewicht des Artikels
Fntol	95,4	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	94,1	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,9	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	22,62	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BG	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-419 Federstahl Ø 10 x 125 x 1015 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-419 Federstahl Ø 10 x 125 x 1015 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-419 Federstahl Ø 10 x 125 x 1015 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-419 Federstahl Ø 10 x 125 x 1015 mm

Kraft-Weg-Berechnung Druckfeder D-419

Anfrageformular Druckfeder D-419 Federstahl Ø 10 x 125 x 1015 mm

Anfrageformular Druckfeder D-419

Ähnliche Druckfedern im Umfeld der Druckfeder D-419 Federstahl Ø 10 x 125 x 1015 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364R-53	115	725	0,755	EN 10270-1	440,884	141,2	583,8	49,5 \| 72,2 \| 49,5 \| 26,8
D-364E	95	763	0,839	EN 10270-1	523,787	138,64	624,36	50,2 \| 66,8 \| 54,1 \| 29,8
D-364V	105	798	1,077	EN 10270-1	691,36	155,97	642,03	56,9 \| 73,1 \| 59,3 \| 38,2
D-389E	120	908	1,094	EN 10270-1	800,839	175,76	732,24	63,2 \| 82,8 \| 67,9 \| 38,8
D-369A	86,3	720	1,393	EN 10270-1	720,488	202,81	517,19	55,7 \| 66,0 \| 51,6 \| 49,4
D-414D	150	1060	1,538	EN 10270-1	1287,873	222,81	837,19	73,9 \| 91,9 \| 75,2 \| 54,6
D-369	86,3	720	1,694	EN 10270-1	933,562	169	551	61,7 \| 66,0 \| 59,0 \| 60,1
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	61,2 \| 71,4 \| 49,0 \| 63,3
D-394	108	835	2,256	EN 10270-1	1401,863	213,49	621,51	78,5 \| 80,8 \| 74,8 \| 80,0
D-414C	150	658	2,51	EN 10270-1	1291,274	143,53	514,47	78,5 \| 81,6 \| 65,0 \| 89,0
D-419	135	1015	2,819	EN 10270-1	2109,352	266,86	748,14	100,0 \| 100,0 \| 100,0 \| 100,0
D-468	150	1100	3,002	EN 10270-1	2417,9	294,59	805,41	91,7 \| 91,1 \| 90,1 \| 93,9
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	77,0 \| 74,0 \| 65,8 \| 91,2
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	73,6 \| 80,2 \| 52,0 \| 88,6
D-517	165	1160	3,188	EN 10270-1	2670,655	322,33	837,67	85,6 \| 84,2 \| 84,1 \| 88,4
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	72,6 \| 72,1 \| 61,4 \| 84,5
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	65,7 \| 77,3 \| 48,1 \| 71,7
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	80,1 \| 89,3 \| 83,4 \| 67,6
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	76,0 \| 84,3 \| 80,3 \| 63,5
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	63,8 \| 74,7 \| 56,1 \| 60,6
D-516	165	800	4,719	EN 10270-1	2713,165	225	575	72,8 \| 81,3 \| 77,3 \| 59,8
D-478	125	800	5,442	EN 10270-1	2837,224	278,64	521,36	70,4 \| 87,4 \| 72,0 \| 51,8
D-424	110	730	5,507	EN 10270-1	2636,36	251,25	478,75	69,2 \| 84,5 \| 72,0 \| 51,2
D-526	135	900	6,136	EN 10270-1	3662,222	303,19	596,81	68,4 \| 90,7 \| 68,7 \| 45,9
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	66,9 \| 82,3 \| 72,5 \| 45,9
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	63,0 \| 76,9 \| 69,1 \| 43,2

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-419

Ursprungsland: DE, German; Druckfeder D-419
