Druckfeder D-437 Federstahl Ø 10 x 50 x 165 mm

Staffelpreise - Druckfeder D-437

Bestellmenge	Einzelpreis [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1918 EUR
175	5,0944 EUR
250	5,0434 EUR
350	4,8174 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-437

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-437

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	50	mm	Mittlerer Windungsdurchmesser
De	60	mm	Äußerer Windungsdurchmesser
Dd	38	mm	Dorndurchmesser
Dh	62	mm	Hülsendurchmesser
L0	165	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	4632,316	N	Höchstkraft der Feder
Ln	116,69	mm	Kleinste Länge der Feder
sn	48,31	mm	Größter Federweg bei statischer Belastung
Fndyn	4072,124	N	Dynamische Höchstkraft
Lndyn	122,53	mm	Kleinste Länge dynamische Belastung
shdyn	18,35	mm	Größter Federweg dynamische Belastung
S	18,235	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	95,882	N/mm	Federrate
Gewicht	1023,9518	g	Gewicht des Artikels
Fntol	315	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	307	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,57	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AS	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-437 Federstahl Ø 10 x 50 x 165 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-437 Federstahl Ø 10 x 50 x 165 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-437 Federstahl Ø 10 x 50 x 165 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-437 Federstahl Ø 10 x 50 x 165 mm

Kraft-Weg-Berechnung Druckfeder D-437

Anfrageformular Druckfeder D-437 Federstahl Ø 10 x 50 x 165 mm

Anfrageformular Druckfeder D-437

Ähnliche Druckfedern im Umfeld der Druckfeder D-437 Federstahl Ø 10 x 50 x 165 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-346A	55	150	5,993	EN 10270-1	520,611	63,13	86,88	39,1 \| 77,5 \| 33,4 \| 6,2
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	36,2 \| 75,4 \| 26,8 \| 6,2
D-344A-14	60	120	6,958	EN 10270-1	520,195	45,24	74,76	39,8 \| 74,2 \| 37,9 \| 7,3
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	40,9 \| 80,9 \| 32,9 \| 9,1
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	42,3 \| 83,3 \| 33,8 \| 9,7
D-364G	60	128	10,47	EN 10270-1	829,99	48,73	79,27	42,6 \| 77,5 \| 39,4 \| 10,9
D-371	69,3	155	11,669	EN 10270-1	1156,284	55,91	99,09	43,4 \| 81,2 \| 36,9 \| 12,2
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	46,7 \| 83,7 \| 40,6 \| 15,8
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	48,2 \| 80,6 \| 48,4 \| 15,8
D-407	58	160	39,273	EN 10270-1	2561,24	94,78	65,22	65,6 \| 91,2 \| 64,7 \| 41,0
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	66,0 \| 88,6 \| 68,4 \| 41,0
D-414L	63	179	44,682	EN 10270-1	2785,164	116,67	62,33	69,3 \| 92,5 \| 68,8 \| 46,6
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	75,3 \| 91,6 \| 77,0 \| 57,3
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	79,4 \| 89,5 \| 69,8 \| 78,8
D-437	60	165	95,882	EN 10270-1	4632,316	116,69	48,31	100,0 \| 100,0 \| 100,0 \| 100,0
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	78,7 \| 92,2 \| 75,2 \| 68,6
D-504	60	175	149,153	EN 10270-1	7010,178	128	47	80,3 \| 95,1 \| 81,7 \| 64,3
D-502	60	120	230,509	EN 10270-1	6834,412	90,35	29,65	64,7 \| 87,9 \| 64,6 \| 41,6

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-437

Ursprungsland: DE, German; Druckfeder D-437

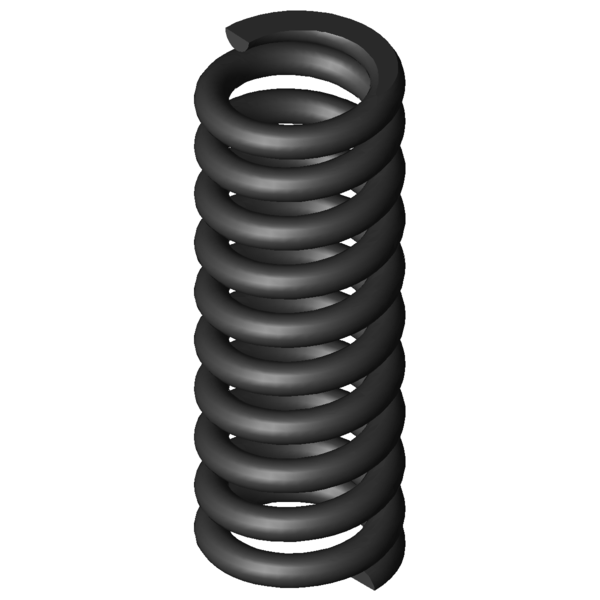

Produktbild - Druckfedern D-437
