Druckfeder D-426 Federstahl Ø 10 x 80 x 175 mm

Staffelpreise - Druckfeder D-426

Bestellmenge Einzelpreis [EUR]
1 17,2900 EUR
2 13,7700 EUR
3 10,0900 EUR
7 8,3300 EUR
17 7,1500 EUR
37 6,1700 EUR
75 6,0800 EUR
125 6,0685 EUR
175 6,0249 EUR
250 5,8410 EUR
350 5,6505 EUR

Druckfeder Kaufen

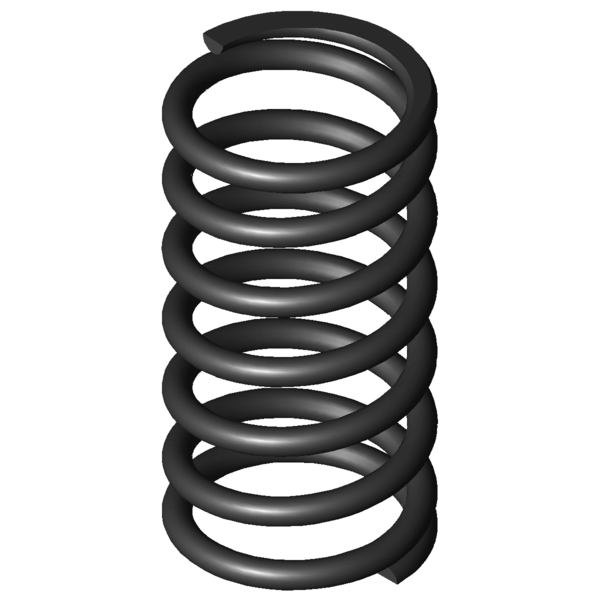

Produktbild Druckfeder D-426
Produktbild Druckfeder D-426
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-426

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 80 mm Mittlerer Windungsdurchmesser
De 90 mm Äußerer Windungsdurchmesser
Dd 68 mm Dorndurchmesser
Dh 93 mm Hülsendurchmesser
L0 175 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 3227,73 N Höchstkraft der Feder
Ln 85,78 mm Kleinste Länge der Feder
sn 89,22 mm Größter Federweg bei statischer Belastung
Fndyn 2948,442 N Dynamische Höchstkraft
Lndyn 93,5 mm Kleinste Länge dynamische Belastung
shdyn 32,08 mm Größter Federweg dynamische Belastung
S 30 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 36,177 N/mm Federrate
Gewicht 1170,2306 g Gewicht des Artikels
Fntol 159 N (+/-) Toleranz für statische Höchstkraft
Fndtol 157 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,08 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AU - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-426 Federstahl Ø 10 x 80 x 175 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-426 Federstahl Ø 10 x 80 x 175 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-426 Federstahl Ø 10 x 80 x 175 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-426 Federstahl Ø 10 x 80 x 175 mm

Kraft-Weg-Berechnung Druckfeder D-426

Anfrageformular Druckfeder D-426 Federstahl Ø 10 x 80 x 175 mm

Anfrageformular Druckfeder D-426

Ähnliche Druckfedern im Umfeld der Druckfeder D-426 Federstahl Ø 10 x 80 x 175 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-426 EN 10270-1 10 90 175 3227,73 85,78 89,22 5,5 36,177 100,0 | 100,0 | 100,0 | 100,0
VD-426 1.4310 10 90 175 2772,283 85,78 89,22 5,5 31,072 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-369E 78,3 210 5,058 EN 10270-1 647,476 82 128 45,5 | 77,8 | 44,9 | 14,0
D-366 86,3 220 5,699 EN 10270-1 916,989 59,1 160,9 45,7 | 79,5 | 41,9 | 15,8
D-364R-61 77 153 6,707 EN 10270-1 655,744 55,23 97,77 50,7 | 77,7 | 55,8 | 18,5
D-369D 78,3 165 7,818 EN 10270-1 840,385 57,5 107,5 52,5 | 81,4 | 54,5 | 21,6
D-389E-22 89 190 8,066 EN 10270-1 1014,132 64,27 125,73 53,5 | 87,0 | 51,2 | 22,3
D-365 86,3 145 8,956 EN 10270-1 920,734 42,19 102,81 54,3 | 80,6 | 57,7 | 24,8
D-394B 98 185 10,407 EN 10270-1 1167,7 72,8 112,2 58,5 | 88,8 | 57,8 | 28,8
D-390 108 170 11,922 EN 10270-1 1390,586 53,36 116,64 59,9 | 86,8 | 59,8 | 33,0
D-389G 75 153 14,144 EN 10270-1 1289,931 61,8 91,2 62,7 | 80,3 | 68,9 | 39,1
D-396 88 180 14,818 EN 10270-1 1615,182 71 109 66,2 | 91,7 | 65,9 | 41,0
D-414F 100 200 16,127 EN 10270-1 1934,568 80,04 119,96 67,0 | 89,2 | 67,2 | 44,6
D-399B 81 147 19,503 EN 10270-1 1503,751 69,9 77,1 68,4 | 84,7 | 66,5 | 53,9
D-426A 90 230 20,945 EN 10270-1 2018,65 133,62 96,38 75,8 | 92,0 | 77,6 | 57,9
D-395 88 125 23,286 EN 10270-1 1723,143 51 74 71,9 | 83,1 | 68,2 | 64,4
D-426 90 175 36,177 EN 10270-1 3227,73 85,78 89,22 100,0 | 100,0 | 100,0 | 100,0
D-482 100 200 38,469 EN 10270-1 4039,196 95 105 88,7 | 89,5 | 82,4 | 94,0
D-414L 63 179 44,682 EN 10270-1 2785,164 116,67 62,33 81,7 | 85,9 | 78,1 | 81,0
D-429A 84 200 45,71 EN 10270-1 3739,066 118,2 81,8 87,3 | 93,6 | 89,0 | 79,1
D-432 73 200 47,932 EN 10270-1 3903,573 118,56 81,44 84,0 | 89,5 | 87,0 | 75,5
D-552 75 200 99,392 EN 10270-1 5922,076 140,42 59,58 60,6 | 84,7 | 60,6 | 36,4
D-540 80 150 122,153 EN 10270-1 6134,632 99,78 50,22 56,7 | 86,0 | 54,5 | 29,6
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-426

Ursprungsland: DE, German; Druckfeder D-426
