Druckfeder D-427 Federstahl Ø 10 x 80 x 255 mm

Staffelpreise - Druckfeder D-427

Bestellmenge Einzelpreis [EUR]
1 18,8000 EUR
2 14,9700 EUR
3 11,4700 EUR
7 9,9300 EUR
17 8,7700 EUR
37 7,3800 EUR
75 7,2700 EUR
125 7,3137 EUR
175 7,2307 EUR
250 6,9982 EUR
350 6,7990 EUR

Druckfeder Kaufen

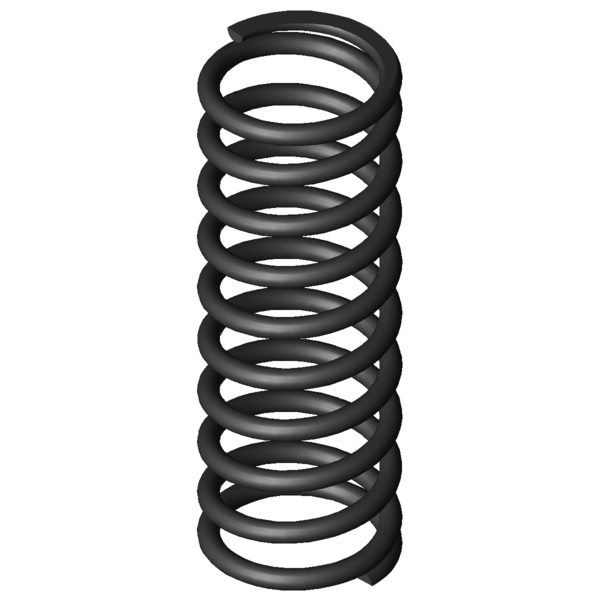

Produktbild Druckfeder D-427
Produktbild Druckfeder D-427
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-427

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 80 mm Mittlerer Windungsdurchmesser
De 90 mm Äußerer Windungsdurchmesser
Dd 68 mm Dorndurchmesser
Dh 93 mm Hülsendurchmesser
L0 255 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 3121,326 N Höchstkraft der Feder
Ln 121,66 mm Kleinste Länge der Feder
sn 133,34 mm Größter Federweg bei statischer Belastung
Fndyn 2926,331 N Dynamische Höchstkraft
Lndyn 129,99 mm Kleinste Länge dynamische Belastung
shdyn 49,94 mm Größter Federweg dynamische Belastung
S 28,824 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 23,409 N/mm Federrate
Gewicht 1638,3228 g Gewicht des Artikels
Fntol 148 N (+/-) Toleranz für statische Höchstkraft
Fndtol 145 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,34 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AY - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-427 Federstahl Ø 10 x 80 x 255 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-427 Federstahl Ø 10 x 80 x 255 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-427 Federstahl Ø 10 x 80 x 255 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-427 Federstahl Ø 10 x 80 x 255 mm

Kraft-Weg-Berechnung Druckfeder D-427

Anfrageformular Druckfeder D-427 Federstahl Ø 10 x 80 x 255 mm

Anfrageformular Druckfeder D-427

Ähnliche Druckfedern im Umfeld der Druckfeder D-427 Federstahl Ø 10 x 80 x 255 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-427 EN 10270-1 10 90 255 3121,326 121,66 133,34 8,5 23,409 100,0 | 100,0 | 100,0 | 100,0
VD-427 1.4310 10 90 255 2680,894 121,66 133,34 8,5 20,106 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-389E-12 105 230 4,725 EN 10270-1 767,039 67,67 162,33 51,8 | 82,0 | 53,4 | 20,2
D-369E 78,3 210 5,058 EN 10270-1 647,476 82 128 52,5 | 77,5 | 58,4 | 21,6
D-389E-24 89 280 5,219 EN 10270-1 982,765 91,7 188,3 53,4 | 86,7 | 51,1 | 22,3
D-366 86,3 220 5,699 EN 10270-1 916,989 59,1 160,9 54,1 | 81,7 | 56,1 | 24,3
D-394C 98 285 6,734 EN 10270-1 1199,3 106,9 178,1 57,5 | 87,1 | 56,6 | 28,8
D-372 69,3 235 7,551 EN 10270-1 1173,856 79,54 155,46 57,1 | 77,4 | 61,7 | 32,3
D-391 108 260 7,587 EN 10270-1 1405,759 74,71 185,29 59,3 | 87,1 | 58,5 | 32,4
D-389E-22 89 190 8,066 EN 10270-1 1014,132 64,27 125,73 59,7 | 81,1 | 63,4 | 34,5
D-389H 75 254 8,189 EN 10270-1 1289,187 96,56 157,44 60,8 | 84,3 | 63,0 | 35,0
D-397 88 285 9,588 EN 10270-1 1764,235 101 184 64,8 | 89,1 | 64,5 | 41,0
D-399C 81 220 12,619 EN 10270-1 1523,253 99,29 120,71 69,7 | 85,4 | 69,7 | 53,9
D-396 88 180 14,818 EN 10270-1 1615,182 71 109 70,9 | 82,8 | 66,7 | 63,3
D-421 110 230 18,523 EN 10270-1 2616,335 88,75 141,25 86,3 | 90,7 | 89,1 | 79,1
D-426A 90 230 20,945 EN 10270-1 2018,65 133,62 96,38 84,9 | 96,7 | 68,5 | 89,5
D-427 90 255 23,409 EN 10270-1 3121,326 121,66 133,34 100,0 | 100,0 | 100,0 | 100,0
D-484 100 290 24,891 EN 10270-1 3882,284 134,03 155,97 88,9 | 89,6 | 82,9 | 94,0
D-433 73 285 32,594 EN 10270-1 3913,159 164,94 120,06 82,3 | 90,2 | 84,9 | 71,8
D-426 90 175 36,177 EN 10270-1 3227,73 85,78 89,22 50,7 | 77,7 | 55,8 | 18,5
D-429A 84 200 45,71 EN 10270-1 3739,066 118,2 81,8 71,4 | 90,6 | 72,4 | 51,2
D-554 75 295 67,587 EN 10270-1 6745,042 195,2 99,8 59,9 | 84,4 | 60,6 | 34,6
D-542 80 220 79,04 EN 10270-1 6235,229 141,11 78,89 56,8 | 86,2 | 54,6 | 29,6
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-427

Ursprungsland: DE, German; Druckfeder D-427
